Серия RM 25-600 КВА

Подробное описание

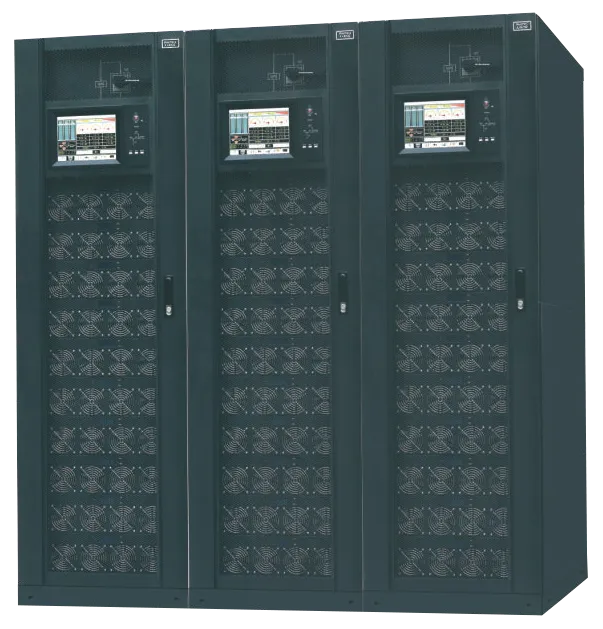

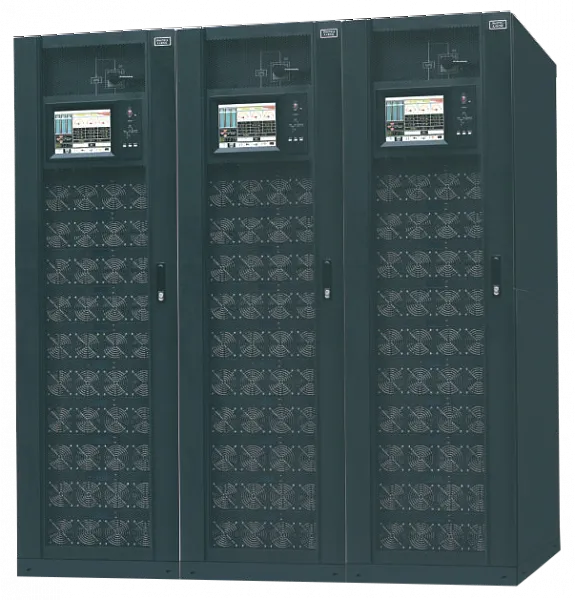

ИБП данной серии представляют собой модульные онлайн (с двойным преобразованием) ИБП мощностью 25-600 кВА (380В/400В/415В)

• Модульные RM ИБП имеют компактные размеры, занимают площадь менее 2 м².
• Максимальная мощность системы – 900 кВА. ИБП RM серии являются надежным и высокопроизводительным оборудованием, которое лидирует на рынке модульных ИБП на протяжении многих лет.
• ИБП RM серии являются лучшим решением для обеспечения качественным электропитанием крупных центров обработки данных (ЦОД), а также для оборудования критичного к качеству электроэнергии

Независимый ЖК-дисплей в каждом силовом модуле

Каждый силовой модуль ИБП имеет собственный ЖК-дисплей, который индицирует состояние модуля, значения параметров сети, аккумуляторных батарей в реальном времени.

Дружественный интерфейс с поддержкой русского языка

На большом цветном сенсорном ЖК-дисплее индицируется текстовая и графическая информация о режиме работы ИБП, измерения параметров сети на входе и выходе ИБП, измерения параметров аккумуляторных батарей, инструкции, хронология событий и пр.

Конструктивные особенности силового модуля

• Силовые модули ИБП имеют возможность “горячей замены”.
• Поток охлаждающего воздуха не проходит через печатные платы силовых модулей. Электронные компоненты не пылятся, что повышает надежность их работы. Данная конструктивная особенность позволяет эксплуатировать ИБП даже в пыльных помещениях.
• Силовые модули имеют избыточный вентилятор охлаждения. При выходе из строя одного из вентиляторов, силовой модуль будет нормально функционировать.

Уникальное схемное решение

В выпрямителе и инверторе вместо единичных IGBТ-транзисторов используются IGBT-модули, обладающие рядом преимуществ:

• IGBT-транзисторы находятся внутри IGBT-модуля, это позволяет уменьшить количество точек электрических соединений, следовательно, повысить надежность.
• IGBT-модули имеют более компактные размеры, что позволяет уменьшить габаритные размеры силового модуля и системы в целом.
• В IGBT-модули интегрированы температурные датчики, обеспечивающие точное измерение температуры IGBT-транзисторов.

Компактные размеры. Модульная архитектура. Масштабируемость.

• Система площадью 300 кВА занимает площадь 0,66 м². Отношение мощности к площади составляет всего 409 кВт/м², что позволяет значительно экономить ценную площадь.
• Мощность системы можно увеличивать за счет установки силовых модулей. Мощность системы может составлять от 25 кВА до 900 кВА, максимум 30 силовых модулей.
• Возможность реализации резервирования по схеме N+X.
• Возможность горячей замены силовых модулей, модуля байпаса и мониторинга.
• Дополнительное модульное зарядное устройство, которое позволяет уменьшить время заряда аккумуляторных батарей. Зарядный ток составляет 50 А * N.

Комплексная система управления и мониторинга

В каждом силовом модуле интегрирована система мониторинга критически важных компонентов, которая индицирует состояние оборудования в режиме реального времени, информирует пользователя о необходимости проведения технического обслуживания:

• индикация времени наработки конденсаторов и вентиляторов;
• индикация температуры (на входе модуля, на выходе модуле, в IGBT-модулях выпрямителя и IGBT-модулях инвертора);
• оповещение о критической температуре;
• интеллектуальное зарядное устройство для увеличения срока службы аккумуляторных батарей.

Журнал событий

Система мониторинга записывает и сохраняет в журнале событий информацию об отключениях питания городской сети, изменение режимов работы ИБП, сбоях, ошибках. Анализ журнала событий позволяет восстановить хронологию событий, оперативно установить и устранить неисправность.

Функция "ЭКО"

Функция "ЭКО" позволяет значительно повысить КПД системы. При активации данной функции силовые модули переключаются в "спящий режим" при малой нагрузке. Силовые модули, работающие в режиме "Эко", имеют больший срок службы.

Функция "Симуляция нагрузки"

Функция "симуляция нагрузки" реализована во всех 3-х фазных ИБП. Она позволяет протестировать работу силовых ключей выпрямителя и инвертора под нагрузкой без подключения реальной нагрузки. Симуляция разных значений нагрузки обеспечивается за счет подключенного в обратную связь управляемого симистора.

Программируемые сухие контакты

Программируемые сухие контакты установлены во всех ИБП RM и HT33 серий. Пользователь может запрограммировать каждый порт.
Доступно 3 входных и 4 выходных программируемых контактов.
