Керамические тормозные резисторы используются для быстрого торможения электродвигателей.
Устройства обеспечивают рассеивание мощности в большом диапазоне (50 — 3000 Вт).

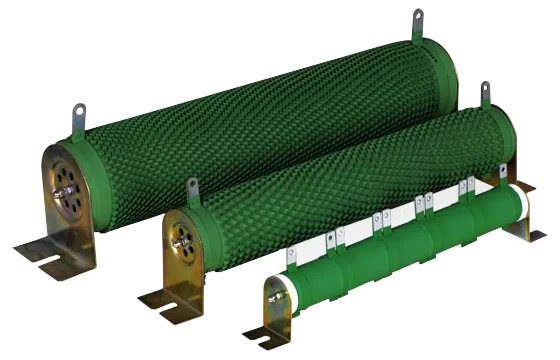

Резистор представляет собой керамический цилиндр с навитой на него проволочной спиралью.
Подобная конструкция обеспечивает эффективное распределение тепла, которое вырабатывается при повышении напряжения в цепи. Также производятся резисторные сборки различной мощности.

Технические характеристики

Мощность, Вт	Размеры, мм
Мощность, Вт	L1(±2)	L2(±5)	L3(±3)	D(±2)	B	B1	H	H1(±3)	N	d	O
50	102	124	146	28	6.5	28	28	61	10	4.5	1.2
60	102	124	146	28	6.5	28	28	61	10	4.5	1.2
80	152	174	196	28	6.5	28	28	61	10	4.5	1.2
100	182	204	226	28	6.5	28	28	61	10	4.5	1.2
120	182	204	226	28	6.5	28	28	61	10	4.5	1.2
150	195	217	239	40	8	40	41	81	12	5.5	2.0
200	195	217	239	40	8	40	41	81	12	5.5	2.0
300	282	304	326	40	8	40	41	81	12	5.5	2.0
400	282	304	326	40	8	40	41	81	12	5.5	2.0
500	316	338	360	50	8	50	45	101	16	6	2.0
600	345	367	389	60	8	40	41	119	12	5.5	2.0
750	316	338	360	60	8	50	45	119	16	6	2.0
1000	300	325	350	70	8.5	60	60	130	16	6	2.0
1200	415	440	465	70	8.5	60	60	130	16	6	2.0
1500	415	440	465	70	8.5	60	60	130	16	6	2.0
2000	510	535	560	70	8.5	60	60	130	16	6	2.0
2500	600	625	650	70	8.5	60	60	130	16	6	2.0
3000	600	625	650	70	8.5	60	60	130	16	6	2.0

Резисторные сборки мощностью от 20 до 200 кВт

Тип	Мощность, кВт	Крепления	Вес, кг	Сечения провода, мм2	Комбинации
PRU	20	M10	20	10	8*2.5
	40	M10	40	16	16*2.5
	60	M10	60	25	24*2.5
	100(80)	M10	100(80)	50(36)	323(322.5)
	200	M10	200	120	64*3

Габаритные размеры
