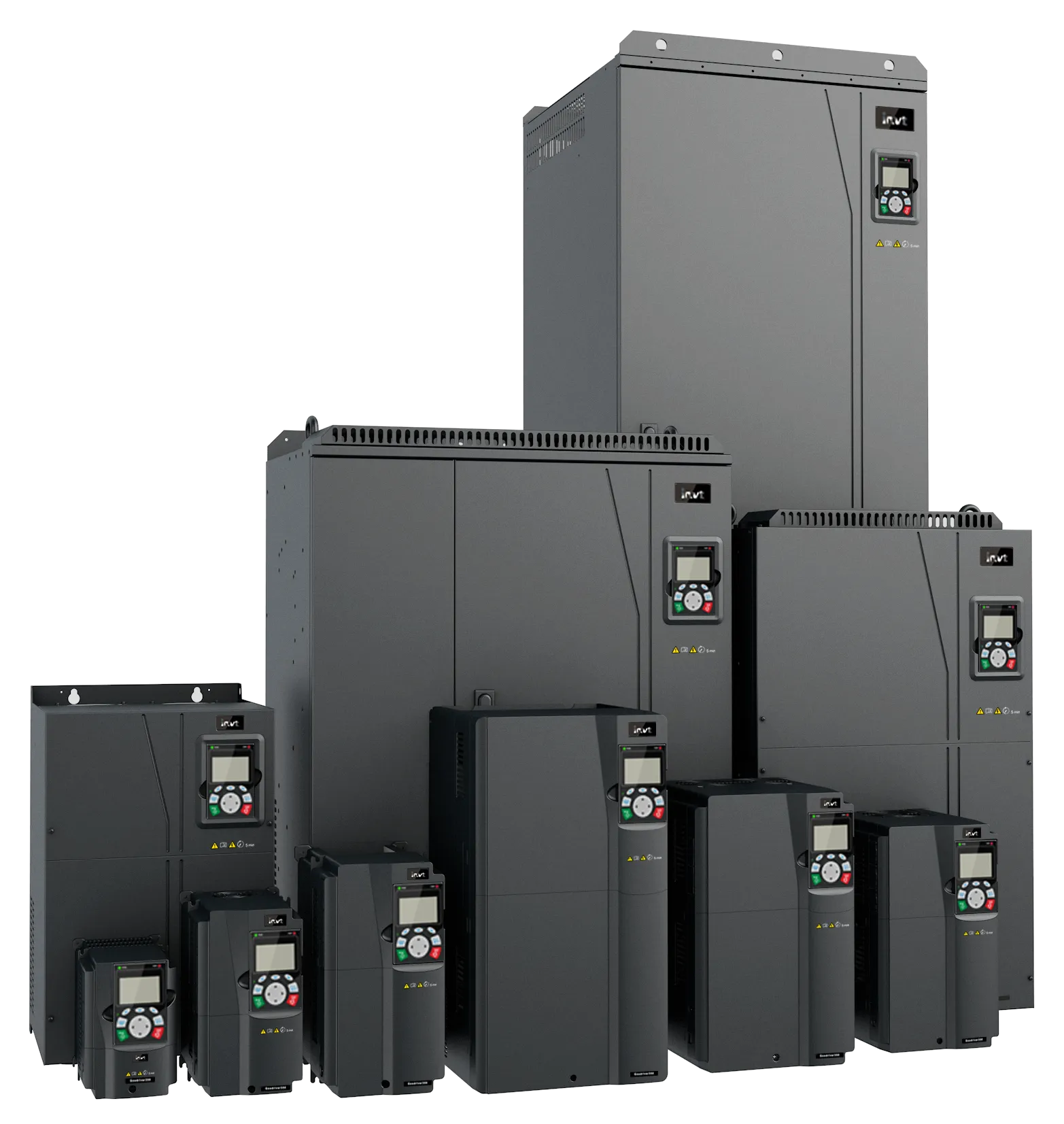

Преобразователь частоты INVT GD350-1R5G-2

35 800 ₽
Гарантия на товар

GD350 - это высокопроизводительный инвертор. Он имеет много функций и расширений с помощью дополнительных опций (PG-карты, PLC-карты, карта связи и плата ввода/вывода) отвечающих требованиям различных отраслей. Ориентирован на оборудование среднего класса, в основном охватывающее, такие области применения, как печать, упаковка, обмотка и т. д.

Подробное описание
Описание GD350

GD350 - это новый высокопроизводительный инвертор. Он имеет много функций и расширений с помощью дополнительных опций (PG-карты, PLC-карты, карта связи и плата ввода/вывода) отвечающих требованиям различных отраслей. Ориентирован на оборудование среднего класса, в основном охватывающее, такие области применения, как печать, упаковка, обмотка и т. д.

* Высокая производительность: использование новейшего процессора управления двигателем позволяет поддерживать скорость, крутящий момент и контролировать положение двигателя, адаптировать ток к нагрузке, подавить колебания и сохранить стабильность тока в различных условиях работы.

* Многофункциональность: подходит для управления, как для асинхронных, так и для синхронных двигателей, одновременно поддерживает скорость, крутящий момент и контролирует положение двигателя.

* Дополнительные опции: поддерживает установку до 3 видов карт расширения одновременно, различные виды карт (PG-карты, I/O-карты, PLC-карты, GPRS-карты, 24B-платы, платы ввода/вывода), а также различные слоты для карт памяти.

* Связь с другим оборудованием осуществляется через такие протоколы как: Ethernet, CANopen, CAN, Profibus DP, Profinet, WiFi, EtherCAT, Ethernet IP, Modbus TCP, Bluetooth.

* Стандартная ЖК-панель клавиатуры: поддержка пользовательских параметров мониторинга и настройки, удобная функция редактирования и управления, возможность переключения языка для удовлетворения пользователей разных стран.

* Поддержка беспроводной настройки: поддерживает использование мобильных приложений для замены традиционной клавиатуры, поддержка удаленного мониторинга и настройки.

* Высокая класс защиты: поддержка степени защиты IP55 для повышения уровня безопасности.

* Оптимальная конфигурация: устройства напряжением 380 В и мощностью от 1.5 до 110 кВт. снабжены стандартным встроенным модулем торможения; устройства мощностью 18.5 до 110 кВт. имеют стандартный встроенный реактор постоянного тока; встроенная функция безопасного отключения крутящего момента STO, для обеспечения еще большего уровня безопасности и надежности.

* Поддержка управления в замкнутом контуре: 2 импульсных ВЧ-входа HDI, который может использоваться для настройки скорости, поддержка квадратурного энкодера, простое регулирование замкнутым контуром.

* ЭMC-фильтр: устройства с напряжением 380 В имеют встроенный фильтр С3

* Области применения: вентиляционные системы , текстильная, целлюлозная, нефтяная промышленности, производство пластмассы, металлообрабатывающее оборудование, оборудование для печати, упаковки и др.

Особенности

1. Поддерживает SVC и VC управление, как для асинхронных, так и для синхронных двигателей.

2. Поддерживает высокую точность скорости вращения, положения, крутящего момента и быстрое реагирование на изменение скорости.

3. Поддерживает дополнительные карты связи, включая Profibus-DP, CANopen, Ethernet и т. д.

4. Поддерживает дополнительные карты PG для энкодеров, таких как инкрементальный энкодер, энкодер с поворотным трансформатором и так далее.

5. Поддерживает установку трех карт расширения одновременно (только две карты для моделей ≤ 7,5 кВт (10 л.с.)).

6. Интегрированная функция безопасности STO (Safe Torque OFF, SIL2).

7. Уникальное I / F управление и онлайн-переход к другими режимами управления очень подходят для ситуации, когда асинхронный двигатель имеет низкую скорость с высоким крутящим моментом, а точность скорости не высока.

8. Интуитивно понятное управление с помощью ЖК-экрана с 16 строками.

9. Поддерживает дополнительную карту Bluetooth для достижения удобства и безопасности, а также поддерживает карту WiFi для реализации беспроводной связи.

Технические харакетристики
Технические характеристики GD350:

Функции

Спецификация

Питание ПЧ

Входное напряжение (В)

3-фазное ~ 380 В (-15%)-440 В (+10%) допустимый диапазон: 380 В

3-фазное ~ 520 В (-15%)-690 В (+10%) допустимый диапазон: 660 В

Входной ток (А)

Зависит от модели

Входная частота (Гц)

50 / 60 Гц, допустимый диапазон: 47-63 Гц

Выходные параметры

Выходное напряжение (В)

Зависит от модели

Выходной ток (A)

Зависит от модели

Выходная мощность (кВт)

Зависит от модели

Выходная частота (Гц)

0-400 Гц

Функции
преобразователя частоты

Режим управления

SVPWM, SVC, VC

Тип двигателя

Асинхронный, синхронный с постоянными магнитами

Коэффициент
регулировки скорости

Асинхронный 1: 200 (SVC); Синхронный 1:20 (SVC), 1:1000 (VC)

Точность
управления скоростью

±0.2% (SVC), ±0.02% (VC)

Колебания скорости

± 0.3% (SVC)

Отклик крутящего момента

<20 мс (SVC), <10 мс (VC)

Точность управления
крутящим моментом

10% (SVC), 5% (VC)

Пусковой момент

Асинхронный: 0.25 Гц / 150% (SVC)
Синхронный: 2.5 Гц / 150% (SVC) 0 Гц / 200% (VC)

Перегрузочная способность

150% от номинального тока: 1 мин;
180% от номинального тока: 10 с;
200% от номинального тока: 1 с

Задание частоты

Цифровое, аналоговое, импульсное, многоступенчатое,
ПЛК, ПИД, MODBUS, PROFIBUS, и т.д.;
переключение между набором комбинаций и набором каналов

Функция автоматического
регулирования напряжения

Постоянное выходное напряжение при изменении напряжения сети

Функция защиты

Защиты от сбоев обеспечивается более 30 видами функций:
перегрузка по току, перенапряжение, пониженное напряжение,
перегрев, потеря фазы и т. д.

Функции
преобразователя частоты

Функция поиска скорости
при перезапуске

Реализация безударного рестарта двигателя при вращении.
Примечание: эта функция доступна
для моделей мощностью 4 кВт и выше.

Входы/Выходы

Аналоговые входы

Не более 20 мВ

Цифровые входы

Не более 2 мс

Аналоговые входы

2 входа, AI1: 0-10 В / 0-20 мA; AI2: 0-10 В

Аналоговые выходы

1 выход, AO1: 0-10 В / 0-20 мA

Цифровые входы

Четыре штатных входа;
Макс. частота: 1 кГц;
Внутреннее сопротивление: 3.3 кОм.
Два высокоскоростных входа;
Макс. частота: 50 кГц;
Поддерживает вход энкодера; с функцией измерения скорости

Цифровой выход

Один высокоскоростной импульсный выход;
Макс. частота: 50 кГц
Один выход Y с открытым коллектором

Релейные выходы

Два программируемых релейных выхода RO1A NO, RO1B NC, RO1C общий.

RO2A NO, RO2B NC, RO2C общий. Нагрузка: 3A / AC250V, 1A/DC30V

Интерфейсы расширения

Три интерфейса расширения: SLOT1, SLOT2, SLOT3
Расширяемая карта PG, программируемая карта расширения, карта связи, карта ввода-вывода и т. д.

Дополнительная информация

Монтаж инвертора

Монтаж на стену или на раму

Температура окружающей среды

-10-50°C

Уровень защиты

IP20

Охлаждение

Воздушное

Тормозной ключ

Встроенные тормозные резисторы для моделей 380 В 4 кВт—37 кВт

Дополнительный встроенный тормозной блок для моделей 380 В,
45 кВт-110 кВт (включительно);
Дополнительный внешний тормозной блок для моделей 660 В

ЭМС фильтр

Встроенный класс С3

Модификации

Обозначение Знак Описание Подробное содержание
Аббревиатура 1 Обозначение серии ПЧ GD350: высокопроизводительный многофункциональный инвертор Goodrive350
Мощность 2 Диапазон мощности + тип нагрузки 5R5-5.5kW
G — Постоянный крутящий момент нагрузки
Напряжение 3 Напряжение питания 4: AC 3PH 380В (-15%)–440В (+10%) Номинальное напряжение: 380В
6: AC 3PH 520В (-15%)–690В (+10%) Номинальное напряжение: 660В
Габаритные размеры
a:2:{s:4:"TEXT";s:8810:"

Модели 380 В, 1.5 - 37 кВт:

Модели 380 В, 45 - 75 кВт:

Модели 380 В, 90 - 110 кВт:

Модели 380 В, 132 - 200 кВт:

Модели 380 В, 220 - 315 кВт:



Мощность ПЧ
(кВт)

W1

W2

W3

H1

H2

D1

Диаметр
монтажного
отверстия

Крепежный винт

1.5-2.2

126

115

186

175

185

5

M4

4-5.5

126

115

186

175

201

5

M4

7.5

146

131

256

243.5

192

6

M5

11-15

170

151

320

303.5

220

6

M5

18.5-22

200

185

340.6

328.6

208

6

M5

30-37

250

230

400

380

223

6

M5

45-75

282

160

226

560

542

258

9

M8

90-110

338

200

554

535

330

10

M8

132-200

500

180

870

850

360

11

M10

220-315

680

230

960

926

380

13

M12

Размеры указаны в (мм)

";s:4:"TYPE";s:4:"HTML";}
Примеры применения

GD350 - Дымосос

Поддержание заданного давления GD350

Стандарт для GD350

Схема управления насосом преобразователем частоты, обеспечивающая автоматическое поддержание давления в трубопроводе системы водоснабжения, содержит преобразователь частоты и датчик давления. Значение поддерживаемого давления задается с клавиатуры преобразователя, сигнал обратной связи поступает от датчика давления установленного в системе водоснабжения. Пуск/Стоп ПЧ с клеммы управления S1.

Задание режима управления и ввод паспортных данных двигателя.

(значения параметров отличные от заводских настроек)

Параметр Наименование Значение Описание
P00.01 Выбор управления 1 1: Команда пуск/стоп с клемм управления
P00.05 Нижний предел частоты 10 Гц
P00.06 Источник задания частоты А 7 7: ПИД
P01.00 Режим пуска 2 2: С подхватом вращающегося двигателя
P01.08 Режим останова 1 1: Останов выбегом
Р01.18 Проверка состояния клемм при включении питания 1 1: Активна
Р01.19 Спящий режим 2 2: Включен
Р01.20 Задержка выхода из спящего режима 1 Сек.
Р01.21 Автозапуск после включения питания 1 1: Автозапуск разрешен
Р01.22 Время задержки автозапуска 3 Сек.
Р02.00-
Р02.05
Паспортные данные двигателя
Динамическую Автонастройку двигателя не выполнять!
  Ввести данные с шильдика двигателя
Примечание: Параметры автозапуска Р1.21-1.22 активировать при необходимости, соблюдайте осторожность, когда этот режим активирован - машина с автоматическим запуском!



Настройка входов/выходов управления.

В качестве источника обратной связи ПИД-регулятора используйте вход AI1 (рекомендуется использовать датчик с токовым выходом 4-20мА)

Параметр Наименование Значение Описание
P05.24 Нижний предел AI1 2 2: для датчика с выходом 4…20мА
Р05.50 Тип сигнала на входе AI1 1 1: токовый



Настройка ПИД-регулятора.

В качестве задания ПИД-регулятора используется значение, введенное с клавиатуры панели управления в параметр Р9.01 (заданное с клавиатуры значение ПИД), по умолчанию 0% от диапазона давления измеряемого датчиком. Например, в системе водоснабжения установлен датчик давления с рабочим диапазоном 0-10 bar, если необходимо установить рабочее давление в системе 4 bar, надо в параметре Р9.01 ввести значение 40% и т.д.

Параметр Наименование Значение Описание
P09.01 Задание ПИД регулятору 40 %
P09.02 Источник ОС ПИД регулятора 0 0: вход AI1
P09.04 Коэфф. пропорциональности 1.80 %
P09.05 Время интегрирования 0.90 Сек.
P09.11 Порог потери обратной связи 0.1
P09.12 Задержка определения потери ОС 9 Сек.

Схема подключений.

Схемы подключения

Схемы силовых цепей 380 В:



Схема силовых цепей 660 В:

Схема управления и контроля:

Подробное описание
Описание GD350

GD350 - это новый высокопроизводительный инвертор. Он имеет много функций и расширений с помощью дополнительных опций (PG-карты, PLC-карты, карта связи и плата ввода/вывода) отвечающих требованиям различных отраслей. Ориентирован на оборудование среднего класса, в основном охватывающее, такие области применения, как печать, упаковка, обмотка и т. д.

* Высокая производительность: использование новейшего процессора управления двигателем позволяет поддерживать скорость, крутящий момент и контролировать положение двигателя, адаптировать ток к нагрузке, подавить колебания и сохранить стабильность тока в различных условиях работы.

* Многофункциональность: подходит для управления, как для асинхронных, так и для синхронных двигателей, одновременно поддерживает скорость, крутящий момент и контролирует положение двигателя.

* Дополнительные опции: поддерживает установку до 3 видов карт расширения одновременно, различные виды карт (PG-карты, I/O-карты, PLC-карты, GPRS-карты, 24B-платы, платы ввода/вывода), а также различные слоты для карт памяти.

* Связь с другим оборудованием осуществляется через такие протоколы как: Ethernet, CANopen, CAN, Profibus DP, Profinet, WiFi, EtherCAT, Ethernet IP, Modbus TCP, Bluetooth.

* Стандартная ЖК-панель клавиатуры: поддержка пользовательских параметров мониторинга и настройки, удобная функция редактирования и управления, возможность переключения языка для удовлетворения пользователей разных стран.

* Поддержка беспроводной настройки: поддерживает использование мобильных приложений для замены традиционной клавиатуры, поддержка удаленного мониторинга и настройки.

* Высокая класс защиты: поддержка степени защиты IP55 для повышения уровня безопасности.

* Оптимальная конфигурация: устройства напряжением 380 В и мощностью от 1.5 до 110 кВт. снабжены стандартным встроенным модулем торможения; устройства мощностью 18.5 до 110 кВт. имеют стандартный встроенный реактор постоянного тока; встроенная функция безопасного отключения крутящего момента STO, для обеспечения еще большего уровня безопасности и надежности.

* Поддержка управления в замкнутом контуре: 2 импульсных ВЧ-входа HDI, который может использоваться для настройки скорости, поддержка квадратурного энкодера, простое регулирование замкнутым контуром.

* ЭMC-фильтр: устройства с напряжением 380 В имеют встроенный фильтр С3

* Области применения: вентиляционные системы , текстильная, целлюлозная, нефтяная промышленности, производство пластмассы, металлообрабатывающее оборудование, оборудование для печати, упаковки и др.

Особенности

1. Поддерживает SVC и VC управление, как для асинхронных, так и для синхронных двигателей.

2. Поддерживает высокую точность скорости вращения, положения, крутящего момента и быстрое реагирование на изменение скорости.

3. Поддерживает дополнительные карты связи, включая Profibus-DP, CANopen, Ethernet и т. д.

4. Поддерживает дополнительные карты PG для энкодеров, таких как инкрементальный энкодер, энкодер с поворотным трансформатором и так далее.

5. Поддерживает установку трех карт расширения одновременно (только две карты для моделей ≤ 7,5 кВт (10 л.с.)).

6. Интегрированная функция безопасности STO (Safe Torque OFF, SIL2).

7. Уникальное I / F управление и онлайн-переход к другими режимами управления очень подходят для ситуации, когда асинхронный двигатель имеет низкую скорость с высоким крутящим моментом, а точность скорости не высока.

8. Интуитивно понятное управление с помощью ЖК-экрана с 16 строками.

9. Поддерживает дополнительную карту Bluetooth для достижения удобства и безопасности, а также поддерживает карту WiFi для реализации беспроводной связи.

Описание GD350

GD350 - это новый высокопроизводительный инвертор. Он имеет много функций и расширений с помощью дополнительных опций (PG-карты, PLC-карты, карта связи и плата ввода/вывода) отвечающих требованиям различных отраслей. Ориентирован на оборудование среднего класса, в основном охватывающее, такие области применения, как печать, упаковка, обмотка и т. д.

* Высокая производительность: использование новейшего процессора управления двигателем позволяет поддерживать скорость, крутящий момент и контролировать положение двигателя, адаптировать ток к нагрузке, подавить колебания и сохранить стабильность тока в различных условиях работы.

* Многофункциональность: подходит для управления, как для асинхронных, так и для синхронных двигателей, одновременно поддерживает скорость, крутящий момент и контролирует положение двигателя.

* Дополнительные опции: поддерживает установку до 3 видов карт расширения одновременно, различные виды карт (PG-карты, I/O-карты, PLC-карты, GPRS-карты, 24B-платы, платы ввода/вывода), а также различные слоты для карт памяти.

* Связь с другим оборудованием осуществляется через такие протоколы как: Ethernet, CANopen, CAN, Profibus DP, Profinet, WiFi, EtherCAT, Ethernet IP, Modbus TCP, Bluetooth.

* Стандартная ЖК-панель клавиатуры: поддержка пользовательских параметров мониторинга и настройки, удобная функция редактирования и управления, возможность переключения языка для удовлетворения пользователей разных стран.

* Поддержка беспроводной настройки: поддерживает использование мобильных приложений для замены традиционной клавиатуры, поддержка удаленного мониторинга и настройки.

* Высокая класс защиты: поддержка степени защиты IP55 для повышения уровня безопасности.

* Оптимальная конфигурация: устройства напряжением 380 В и мощностью от 1.5 до 110 кВт. снабжены стандартным встроенным модулем торможения; устройства мощностью 18.5 до 110 кВт. имеют стандартный встроенный реактор постоянного тока; встроенная функция безопасного отключения крутящего момента STO, для обеспечения еще большего уровня безопасности и надежности.

* Поддержка управления в замкнутом контуре: 2 импульсных ВЧ-входа HDI, который может использоваться для настройки скорости, поддержка квадратурного энкодера, простое регулирование замкнутым контуром.

* ЭMC-фильтр: устройства с напряжением 380 В имеют встроенный фильтр С3

* Области применения: вентиляционные системы , текстильная, целлюлозная, нефтяная промышленности, производство пластмассы, металлообрабатывающее оборудование, оборудование для печати, упаковки и др.

Особенности

1. Поддерживает SVC и VC управление, как для асинхронных, так и для синхронных двигателей.

2. Поддерживает высокую точность скорости вращения, положения, крутящего момента и быстрое реагирование на изменение скорости.

3. Поддерживает дополнительные карты связи, включая Profibus-DP, CANopen, Ethernet и т. д.

4. Поддерживает дополнительные карты PG для энкодеров, таких как инкрементальный энкодер, энкодер с поворотным трансформатором и так далее.

5. Поддерживает установку трех карт расширения одновременно (только две карты для моделей ≤ 7,5 кВт (10 л.с.)).

6. Интегрированная функция безопасности STO (Safe Torque OFF, SIL2).

7. Уникальное I / F управление и онлайн-переход к другими режимами управления очень подходят для ситуации, когда асинхронный двигатель имеет низкую скорость с высоким крутящим моментом, а точность скорости не высока.

8. Интуитивно понятное управление с помощью ЖК-экрана с 16 строками.

9. Поддерживает дополнительную карту Bluetooth для достижения удобства и безопасности, а также поддерживает карту WiFi для реализации беспроводной связи.

Технические характеристики
Технические характеристики GD350:

Функции

Спецификация

Питание ПЧ

Входное напряжение (В)

3-фазное ~ 380 В (-15%)-440 В (+10%) допустимый диапазон: 380 В

3-фазное ~ 520 В (-15%)-690 В (+10%) допустимый диапазон: 660 В

Входной ток (А)

Зависит от модели

Входная частота (Гц)

50 / 60 Гц, допустимый диапазон: 47-63 Гц

Выходные параметры

Выходное напряжение (В)

Зависит от модели

Выходной ток (A)

Зависит от модели

Выходная мощность (кВт)

Зависит от модели

Выходная частота (Гц)

0-400 Гц

Функции
преобразователя частоты

Режим управления

SVPWM, SVC, VC

Тип двигателя

Асинхронный, синхронный с постоянными магнитами

Коэффициент
регулировки скорости

Асинхронный 1: 200 (SVC); Синхронный 1:20 (SVC), 1:1000 (VC)

Точность
управления скоростью

±0.2% (SVC), ±0.02% (VC)

Колебания скорости

± 0.3% (SVC)

Отклик крутящего момента

<20 мс (SVC), <10 мс (VC)

Точность управления
крутящим моментом

10% (SVC), 5% (VC)

Пусковой момент

Асинхронный: 0.25 Гц / 150% (SVC)
Синхронный: 2.5 Гц / 150% (SVC) 0 Гц / 200% (VC)

Перегрузочная способность

150% от номинального тока: 1 мин;
180% от номинального тока: 10 с;
200% от номинального тока: 1 с

Задание частоты

Цифровое, аналоговое, импульсное, многоступенчатое,
ПЛК, ПИД, MODBUS, PROFIBUS, и т.д.;
переключение между набором комбинаций и набором каналов

Функция автоматического
регулирования напряжения

Постоянное выходное напряжение при изменении напряжения сети

Функция защиты

Защиты от сбоев обеспечивается более 30 видами функций:
перегрузка по току, перенапряжение, пониженное напряжение,
перегрев, потеря фазы и т. д.

Функции
преобразователя частоты

Функция поиска скорости
при перезапуске

Реализация безударного рестарта двигателя при вращении.
Примечание: эта функция доступна
для моделей мощностью 4 кВт и выше.

Входы/Выходы

Аналоговые входы

Не более 20 мВ

Цифровые входы

Не более 2 мс

Аналоговые входы

2 входа, AI1: 0-10 В / 0-20 мA; AI2: 0-10 В

Аналоговые выходы

1 выход, AO1: 0-10 В / 0-20 мA

Цифровые входы

Четыре штатных входа;
Макс. частота: 1 кГц;
Внутреннее сопротивление: 3.3 кОм.
Два высокоскоростных входа;
Макс. частота: 50 кГц;
Поддерживает вход энкодера; с функцией измерения скорости

Цифровой выход

Один высокоскоростной импульсный выход;
Макс. частота: 50 кГц
Один выход Y с открытым коллектором

Релейные выходы

Два программируемых релейных выхода RO1A NO, RO1B NC, RO1C общий.

RO2A NO, RO2B NC, RO2C общий. Нагрузка: 3A / AC250V, 1A/DC30V

Интерфейсы расширения

Три интерфейса расширения: SLOT1, SLOT2, SLOT3
Расширяемая карта PG, программируемая карта расширения, карта связи, карта ввода-вывода и т. д.

Дополнительная информация

Монтаж инвертора

Монтаж на стену или на раму

Температура окружающей среды

-10-50°C

Уровень защиты

IP20

Охлаждение

Воздушное

Тормозной ключ

Встроенные тормозные резисторы для моделей 380 В 4 кВт—37 кВт

Дополнительный встроенный тормозной блок для моделей 380 В,
45 кВт-110 кВт (включительно);
Дополнительный внешний тормозной блок для моделей 660 В

ЭМС фильтр

Встроенный класс С3

Модификации
a:2:{s:4:"TEXT";s:1377:"

Обозначение Знак Описание Подробное содержание
Аббревиатура 1 Обозначение серии ПЧ GD350: высокопроизводительный многофункциональный инвертор Goodrive350
Мощность 2 Диапазон мощности + тип нагрузки 5R5-5.5kW
G — Постоянный крутящий момент нагрузки
Напряжение 3 Напряжение питания 4: AC 3PH 380В (-15%)–440В (+10%) Номинальное напряжение: 380В
6: AC 3PH 520В (-15%)–690В (+10%) Номинальное напряжение: 660В
";s:4:"TYPE";s:4:"HTML";}
Габаритные размеры
a:2:{s:4:"TEXT";s:8810:"

Модели 380 В, 1.5 - 37 кВт:

Модели 380 В, 45 - 75 кВт:

Модели 380 В, 90 - 110 кВт:

Модели 380 В, 132 - 200 кВт:

Модели 380 В, 220 - 315 кВт:



Мощность ПЧ
(кВт)

W1

W2

W3

H1

H2

D1

Диаметр
монтажного
отверстия

Крепежный винт

1.5-2.2

126

115

186

175

185

5

M4

4-5.5

126

115

186

175

201

5

M4

7.5

146

131

256

243.5

192

6

M5

11-15

170

151

320

303.5

220

6

M5

18.5-22

200

185

340.6

328.6

208

6

M5

30-37

250

230

400

380

223

6

M5

45-75

282

160

226

560

542

258

9

M8

90-110

338

200

554

535

330

10

M8

132-200

500

180

870

850

360

11

M10

220-315

680

230

960

926

380

13

M12

Размеры указаны в (мм)

";s:4:"TYPE";s:4:"HTML";}
Примеры применения
a:2:{s:4:"TEXT";s:8400:"

GD350 - Дымосос

Поддержание заданного давления GD350

Стандарт для GD350

Схема управления насосом преобразователем частоты, обеспечивающая автоматическое поддержание давления в трубопроводе системы водоснабжения, содержит преобразователь частоты и датчик давления. Значение поддерживаемого давления задается с клавиатуры преобразователя, сигнал обратной связи поступает от датчика давления установленного в системе водоснабжения. Пуск/Стоп ПЧ с клеммы управления S1.

Задание режима управления и ввод паспортных данных двигателя.

(значения параметров отличные от заводских настроек)

Параметр Наименование Значение Описание
P00.01 Выбор управления 1 1: Команда пуск/стоп с клемм управления
P00.05 Нижний предел частоты 10 Гц
P00.06 Источник задания частоты А 7 7: ПИД
P01.00 Режим пуска 2 2: С подхватом вращающегося двигателя
P01.08 Режим останова 1 1: Останов выбегом
Р01.18 Проверка состояния клемм при включении питания 1 1: Активна
Р01.19 Спящий режим 2 2: Включен
Р01.20 Задержка выхода из спящего режима 1 Сек.
Р01.21 Автозапуск после включения питания 1 1: Автозапуск разрешен
Р01.22 Время задержки автозапуска 3 Сек.
Р02.00-
Р02.05
Паспортные данные двигателя
Динамическую Автонастройку двигателя не выполнять!
  Ввести данные с шильдика двигателя
Примечание: Параметры автозапуска Р1.21-1.22 активировать при необходимости, соблюдайте осторожность, когда этот режим активирован - машина с автоматическим запуском!



Настройка входов/выходов управления.

В качестве источника обратной связи ПИД-регулятора используйте вход AI1 (рекомендуется использовать датчик с токовым выходом 4-20мА)

Параметр Наименование Значение Описание
P05.24 Нижний предел AI1 2 2: для датчика с выходом 4…20мА
Р05.50 Тип сигнала на входе AI1 1 1: токовый



Настройка ПИД-регулятора.

В качестве задания ПИД-регулятора используется значение, введенное с клавиатуры панели управления в параметр Р9.01 (заданное с клавиатуры значение ПИД), по умолчанию 0% от диапазона давления измеряемого датчиком. Например, в системе водоснабжения установлен датчик давления с рабочим диапазоном 0-10 bar, если необходимо установить рабочее давление в системе 4 bar, надо в параметре Р9.01 ввести значение 40% и т.д.

Параметр Наименование Значение Описание
P09.01 Задание ПИД регулятору 40 %
P09.02 Источник ОС ПИД регулятора 0 0: вход AI1
P09.04 Коэфф. пропорциональности 1.80 %
P09.05 Время интегрирования 0.90 Сек.
P09.11 Порог потери обратной связи 0.1
P09.12 Задержка определения потери ОС 9 Сек.

Схема подключений.

";s:4:"TYPE";s:4:"HTML";}
Схемы подключения
a:2:{s:4:"TEXT";s:1090:"

Схемы силовых цепей 380 В:



Схема силовых цепей 660 В:

Схема управления и контроля:

";s:4:"TYPE";s:4:"HTML";}

Остались вопросы?

Наши специалисты проконсультируют и помогут выбрать нужный частотный преобразователь!
