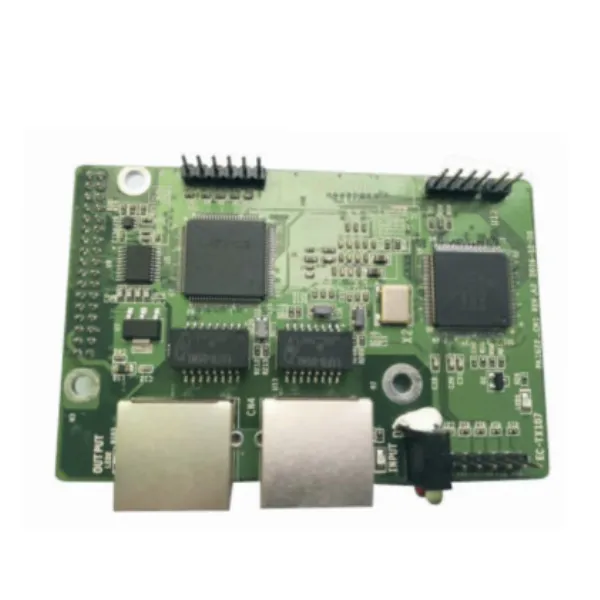

Плата коммуникационная EC-TX108 (Применимо для серий: GD800/GD300/GD35/CH)
EC-TX108 (EtherCAT) — плата связи EtherCAT для преобразователей частоты INVT
Назначение
EC-TX108 (EtherCAT) — модуль-адаптер, расширяющий коммуникационные возможности преобразователей частоты INVT серий GD300 и GD300-16. Устройство обеспечивает подключение ПЧ к промышленной сети EtherCAT, позволяя интегрировать привод в распределённые системы управления реального времени.
Модуль выполняет роль шлюза: обмен данными с ПЧ — по внутренней шине, с верхним уровнем — по протоколу EtherCAT.
Применение
- Автоматизированные производственные линии с централизованным управлением приводами
- Системы позиционирования и синхронизации осей
- Станки с ЧПУ, роботизированные комплексы, конвейерные системы
- Задачи, требующие детерминированной передачи данных с малым временем цикла
Технические характеристики
|
Параметр
|
Значение
|
|
Производитель
|
INVT
|
|
Тип устройства
|
Плата расширения (коммуникационный модуль)
|
|
Поддерживаемые сети
|
EtherCAT
|
|
Дополнительный интерфейс
|
RS-485
|
|
Совместимые серии ПЧ
|
GD300, GD300-16, GD800 Pro
|
|
Габариты (Ш × Г × В)
|
86 × 86 × 16 мм
|
|
Степень защиты
|
IP20
|
|
Рабочая температура
|
от −10 до +50 °C
|
Особенности
- Cовместимость с EtherCAT — поддержка стандартных профилей CiA 402 (CANopen over EtherCAT) для управления приводом
- Компактное исполнение — монтируется непосредственно в слот расширения ПЧ, не требуя дополнительного места в шкафу
- Промышленный температурный диапазон — стабильная работа от −10 до +50 °C
- Дополнительный порт RS-485 — возможность резервного или сервисного подключения по Modbus RTU
Комплектация и совместимость
Модуль устанавливается в соответствующий слот расширения преобразователей частоты INVT GD300, GD300-16 и GD800 Pro. Для ввода в эксплуатацию требуется настройка параметров связи через панель оператора ПЧ и конфигурирование ведущего устройства EtherCAT (мастер-контроллера).
Для заказа используйте артикул EC-TX108 (EtherCAT). При необходимости подбора совместимого ПЧ или консультации по интеграции — обращайтесь к нашим специалистам.
