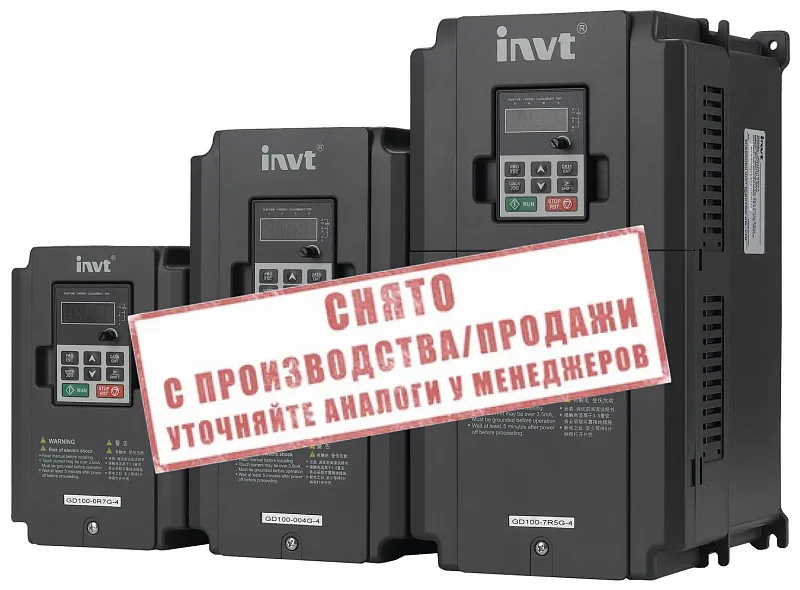

Экономичная общепромышленная векторно/скалярная серия до 15 кВт INVT GD100

Цены на популярные модификации

Частотный преобразователь 0,75 кВт 380В INVT GD100-0R7G-4

Код: 00000035052

Ном. мощность: до 0,75 кВт

Ном. выходной ток: до 2,5 А

Входное напряжение: 3АС 400 В +15% /- 15%

Частотный преобразователь 1,5 кВт 380В INVT GD100-1R5G-4

Код: 00000035053

Ном. мощность: до 1,5 кВт

Ном. выходной ток: до 3,7 А

Входное напряжение: 3 фазы 400В +15% - 15%

Частотный преобразователь 2,2 кВт 380В INVT GD100-2R2G-4

Код: 00000035054

Ном. мощность: до 2,2 кВт

Ном. выходной ток: до 5 А

Входное напряжение: 3АС 400 В +15% /- 15%

Частотный преобразователь 4 кВт 380В INVT GD100-004G-4

Код: 00000035055

Ном. мощность: до 4 кВт

Ном. выходной ток: до 9,5 А

Входное напряжение: 3АС 400 В +15% /- 15%

Частотный преобразователь 5,5 кВт 380В INVT GD100-5R5G-4

Код: 00000035056

Ном. мощность: до 5,5 кВт

Ном. выходной ток: до 14 А

Входное напряжение: 3АС 400 В +15% /- 15%

Частотный преобразователь 7,5 кВт 380В INVT GD100-7R5G-4

Код: 00000035057

Ном. мощность: до 7,5 кВт

Ном. выходной ток: до 25 А

Входное напряжение: 3АС 400 В +15% /- 15%

Частотный преобразователь 11 кВт 380В INVT GD100-011G-4

Код: 00000035058

Ном. мощность: до 11 кВт

Ном. выходной ток: до 25 А

Входное напряжение: 3АС 400 В +15% /- 15%

Частотный преобразователь 15 кВт 380В INVT GD100-015G-4

Код: 00000035059

Ном. мощность: до 15 кВт

Ном. выходной ток: до 32 А

Входное напряжение: 3АС 400 В +15% /- 15%

Посмотреть все модификации

Подробное описание

Преобразователи частоты GD 100 – частотные преобразователи с векторным и скалярным управлением, обладающие современным дизайном, качественной элементной базой, высоким уровнем сборки, встроенным входным ЕМС-фильтром (класс С3) и по интересной конкурентоспособной цене.
Современный аналог CHE 100, CHF100A, преобразователей Веспер, DELTA, Овен и многих других.

Технические характеристики

Обеспечивают отличное качество управления с автоматической подстройкой параметров под вращающийся или неподвижный двигатель.
Независимые воздуховоды позволяют монтировать устройство на стену или на фланец (через стену).
Встроенный фильтр C3 входит в стандартную комплектацию.
Конструкция устройства соответствует международным стандартам IEC и прошла сертификационные испытания CE в международном органе по сертификации TUV-SUD.

Дымососы и вентиляторы котлов

Дымосос

Области применения:

вентиляция;
текстильная промышленность;
водоканалы;
пищевая промышленность;
ЖКХ;
ТСЖ и управляющие компании;
садовые товарищества;
экструдеры.

Код обозначения при заказе:

Код обозначения при заказе GD100

Обозначения:
1 - название серии;
2 - цифровой код, обозначающий мощность. R – десятичная запятая. Пример: 2R2 – 2,2 кВт;
3 - G - постоянный крутящий момент;
4 - 4 - входное напряжение 3AC 380В -15% - 440В +15%.

Модель	*Мощность G (кВт)**	*Вых. ток G (A)**
GD100-0R7G-4	0,75	2,5
GD100-1R5G-4	1,5	3.7
GD100-2R2G-4	2,2	5
GD100-004G-4	4,0	9.5
GD100-5R5G-4	5,5	14
GD100-7R5G-4	7,5	25
GD100-011G-4	11	25
GD100-015G-4	15	32

* (G) - постоянный крутящий момент

Технические характеристики

Вход	Входная частота	47 - 63 Гц
	Аналоговые входы	1 аналоговых вход AI2 0–10В/0–20мА, режим переключается перемычкой. Входной импеданс: 10 кΩ (для сигнала по напряжению) / 250 Ω (сигнал по току). и 1 аналоговый вход AI3 -10-10 В.
	Дискретные входы	4 дискретных входа и 1 высокочастотный импульсный вход.
Выход	Выходное напряжение	От 0 до номинального входного напряжения
	Выходная частота	0-400 Гц
	Аналоговые выходы	2 аналоговых выхода, 0–20 мА или 0–10 В.
	Релейные выходы	2 релейных выхода, НО или НЗ
	Сетевой интерфейс	MODBUS, число передачи в бодах: до 38400 бод. Интерфейс-RS-485.
Встроенные блоки	Встроенный блок торможения	Есть
Встроенные блоки	Фильтр ЕМС	Встроенный фильтр класса С3: согласно требованиям директивы IEC 61800-3 C3
Функции управления	Режим управления	По вольт-частотной характеристике U/F Векторное без обратной связи (SVC)
	Тип двигателя	Асинхронный
	Коэффициент регулирования скорости	Диапазон регулирования скорости: 1:100
	Перегрузочная способность	150% от номинального тока в течении 60 секунд. 180% от номинального тока в течении 10 секунд. 200% в течении 1с
Функции	Функция задания частоты	Цифровое, аналоговое, с панели управления, многоскоростные задания, ПЛК, задание ПИД, по протоколу MODBUS
	Автоматическая регулировка напряжения (Функция AVR)	Поддержка выходного напряжения на заданном уровне независимо от колебаний питающей сети
	Функции защиты	Более чем 30 защит. Сверхток, перенапряжение, пониженное напряжение, перегрев, потеря фазы и перегрузки и т.д.
	Функция управления пропуском частот	Пропуск до двух резонансных частот
	Функция отслеживания скорости	Перезапуск двигателя после потери напряжения
Остальное	Температура окружающей среды	От - 10°С до + 40°С. Мощность инвертора снижается при эксплуатации при температурах свыше 40°С на 4% при увеличении на 1°С, до 50 °С. Свыше эксплуатация запрещена.
	Температура хранения	От - 30°С до + 60°С
	Высотность	0-1000м без ухудшения рабочих параметров. 1000-4000 согласно графику приведенному в руководстве.
	Степень защиты	IP20

Габаритные размеры

Настенный монтаж

Настенный монтаж

Фланцевый монтаж

Фланцевый монтаж

Настенный монтаж (мм)

Настенный монтаж (таблица размеров)

Фланцевый монтаж (мм)

Фланцевый монтаж (таблица размеров)

Описание конструкции

Схемы подключения

Схема подключения GD100

Быстрый старт

Документация и ПО

Руководство по эксплуатации GD100

guide_gd100.pdf

2,8 МБ

Каталог продукции INVT

Katalog_INVT.pdf

11,5 МБ

Декларация соответствия на частотные преобразователи INVT

dc_pch_invt.pdf

6,2 МБ

Сертификат дистрибьютора INVT

OVENKOMPLEKTAVTOMATIKA_LLC_INVT.pdf

10,6 МБ

Цены Купить
